martes, 26 de febrero de 2013

Terminando la lavandera

Aquí las aspas
La figura pintada junto a su batea
Una casita a modo de timón
Y aquí ya esta lista para funcionar.
Y aquí está el vídeo

Eso es todo, hasta la próxima.

sábado, 23 de febrero de 2013

Nuevo proyecto: Veleta " La lavandera"/ Woman scrubs board whirligig

Hola a todos. Me gustó esto de hacer veletas, así que el siguiente proyecto va por la misma línea.
Por supuesto  esta veleta está inspirada en otra que ví por ahí.

Esta vez, se trata de una señora de esas de antes que lavaban a mano. Mostraré todos los pasos que son los más relevantes de este proyecto.
Primero, corté el bloque central de la hélice. Aquí, decidí cambiar el modelo anterior, por el tradicional o mas usado en modelos que he investigado.
Corté en diagonal todas los cantos de la figura para insertar las cuatro aspas. Esta parte me dio mucho trabajo.
Luego colocar las aspas, pegar y dejar secar.
Mientras avanzamos con la figura de la lavandera . Para ello, hice dos siluetas y efectué un rebaje, para insertar la pierna.
Aquí, la piernas con un trozo para insertar en la base en la que se fijara .
Por otro lado, la base lista con la batea de lavar y el espacio para colocar la figura.
Por ahora es todo. Pronto subiré los siguientes pasos y su finalización.

viernes, 15 de febrero de 2013

Terminando la veleta

Ésta es la ultima fase de este proyecto, que ha entusiasmado a todos en casa.
A continuación, pintamos de verde la plataforma de la veleta y conectamos el eje de accionamiento a la figura, a través de las escuadras.
Para que la veleta funcione correctamente, añadimos un timón y pintamos.
Esta casi lista!. Faltan los detalles de pintura del leñador; los que quedaron bajo el gentil auspicio de mi esposa.
Y aquí está, al fin terminada; con sus leños que nunca se cortarán.
A continuación el vídeo. ojalá les guste el resultado.
Hasta el próximo proyecto. Bye!!

lunes, 11 de febrero de 2013

Nuevo proyecto : Veleta animada de madera.

Siempre quise hacer una veleta, pero no sabía por donde empezar. Afortunadamente,ahora existe mucha información y no se  necesitan muchas herramientas para fabricar una. El modelo que escogí se encuentra en este tutorial.
http://www.youtube.com/user/stevinmarin?feature=watch
Se trata pues de un leñador "condenado" a cortar y cortar sin parar, bueno, siempre que haya viento. Naturalmente hice algunas adaptaciones de acuerdo a los medios a mi alcance.


Empecé cortando las propelas, para esto elegí madera de un espesor de 3 mm.

Corté cuatro piezas de un largo de 23 cm.
Están unidas al  bloque central con un trozo de tarugo de madera de 10 mm.
Ahora ya están listas para pintarlas
           Elegí pintarlas de blanco y rojo, y creo que se ve muy bien.
Para que la hélice gire y mueva la figura del leñador, inserté un alambre galvanizado duro a modo de eje de accionamiento. el que debe ir fijo al bloque central. Debo reconocer que armar esta pieza era uno de los puntos mas críticos que yo veía antes de empezar, afortunadamente no fue tanto. y oh! funciona!
Ahora a cortar y lijar la figura. usé madera de 5 mm de espesor.
Pinté con esmalte acrílico para que resista bien al sol y al agua. bueno, lo que aguante.
Para que el pequeño leñador se mueva coloqué un cancamo cerrado en el canto del tronco y este se conecta a las piernas con un perno.

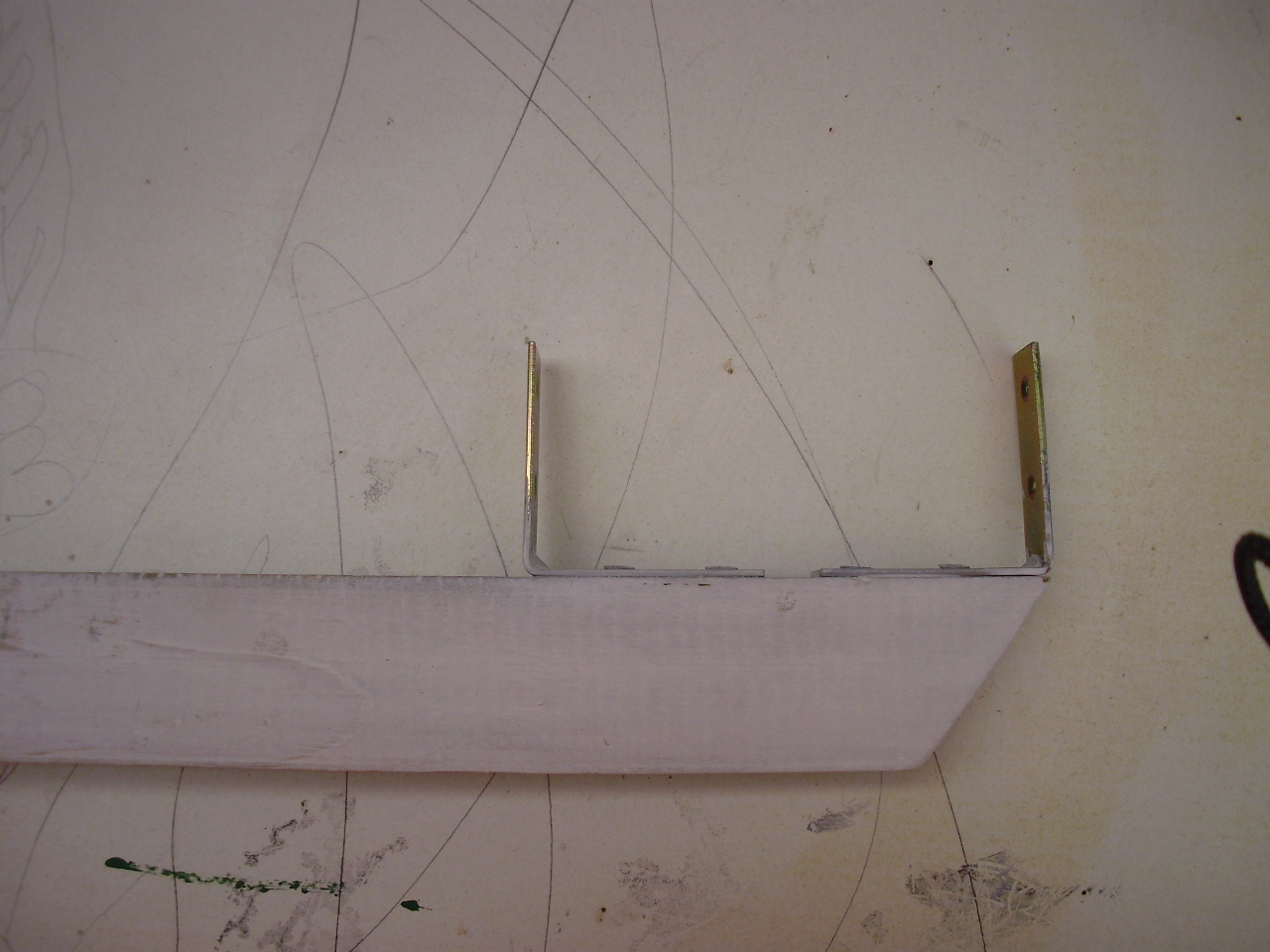

Terminada la figura, colocamos unas escuadras de metal para sostener el eje de accionamiento.
Más adelante, la veleta terminada.

miércoles, 30 de enero de 2013

sábado, 29 de diciembre de 2012

Pintado del cocodrilo/ Painted Crocodile


Después de un largo receso por motivos de salud (ahora estoy en terapia kinesiológica). He vuelto a retomar el cocodrilo.Comenzaremos por imprimar todas las piezas con color blanco base.


 Luego de secado y lijado suavemente el blanco base, comenzamos a pintar el juguete con los colores finales. Para este caso he elegido dos tonos de verde; al que le damos dos manos, lijando suavemente entre cada una de las manos de pintura.


Se termina de pintar, con el detalle de los ojos, dándole la mayor expresividad .


Las ruedas serán lijadas y repintadas de rojo con una pintura resistente. para el trabajo a la que serán sometidas.
Más adelante, incluiré un vídeo con el cocodrilo funcionando.
Saludos a todos!!

miércoles, 14 de noviembre de 2012

Cocodrilo caminante/ walking crocodile

Este juguete lo saqué de un libro titulado "Folk toys". Se trata de un cocodrilo de arrastre muy simpático  el cual mueve sus patas al girar sus ruedas.
Aún no está terminado pero creo que se puede apreciar como quedará.
Lo primero es transferir el patrón a un trozo de tabla de pino y comenzar a cortar con la sierra manual de calar.
las ruedas las corté de la misma tabla con una sierra copa
posteriormente seguimos con las patas y articulaciones, las que uní con un pequeño perno.
luego intenté unir las patas delanteras a sus respectivas ruedas quedando así.
las garras las uní a las ruedas con clavos tapiceros.El brazo lo conecté al cuerpo con un trozo de tarugo de madera.
Aquí tengo un pequeño video para apreciar su funcionamiento.
video
Mas adelante seguiré con las patas traseras, lijado y pintado.
Hasta la próxima.

lunes, 12 de noviembre de 2012

A finales de los setenta, en la escuela donde cursé la enseñanza básica; existía el ramo de "técnico manual". En esta clase los estudiantes premunidos de martillo,  sierra de calar, tachuelas (algo impensable en estos tiempos), pegamento, lija y trozos de terciado (no existía el trupan), pugnábamos por realizar ; y  terminar a tiempo, los proyectos que nos entregaba nuestro profesor.
De aquellos trabajos, nada queda ya; pero recuerdo muy bien un abre cartas, un carrito lechero con su caballito, un costurero para la mamá, entre otros.
La inquietud por trabajar la madera en esta escala quedó pero nunca me decidí a hacer nada. Hoy, casado; con dos hijos y con algunos años mas, decidí que era tiempo de hacer algo.
Mi esposa, siempre me contó que su papá fabricaba juguetes y recuerda con cariño todos ellos; una mariposa que batía sus alas, un cocodrilo de arrastre que serpenteaba, un caballo con su jinete que cabalgaba, etc. Lamentablemente ya no existen; y el que los fabricó tampoco; solo quedan este cúmulo de recuerdos que conservamos mi esposa y yo; juguetes hechos a mano y con cariño. Esto me estimuló a comenzar a fabricar algunos juguetes de  esos, para mis niños y compartir  su gestación con ustedes.
Veremos que resulta.
